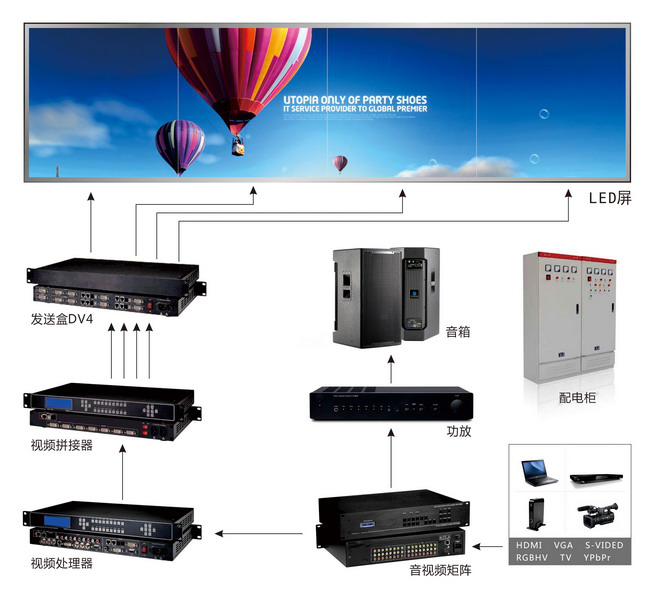

1、系統組成說明
1）、 LED顯示屏體和異形創意屏工作原理是一致的
全彩屏幕的作用是用利用三基色原理重現控制計算機顯示器上的圖形。LED像素的三個基色都具有1024個灰度等級，因而每個像素都具有組合出1677216種顏色的能力。屏幕的工作機理是直接將控制計算機監視器畫面上的像素映射至LED屏的像素上，并且這種映射是由硬件來完成的，沒有任何軟件中介。對計算機系統的使用與操作來說，這種映射是完全透明的。
顯示屏的控制線路接收來自計算機的信號，通過驅動電路，使LED點陣面發光。顯示屏由LED發光器件和控制電路組成，整個顯示屏由結構相同的單元箱體組成，這將使得屏體的安裝、維護，更為簡潔、方便。
2 ）、 控制系統
由我公司設計的電子顯示屏控制系統，具有數據采集、發送接收、色調變換、非線性變換、亮度調整等功能。
3）、  播控系統
LED顯示屏播控系統是由播放窗口和控制窗組成，播放窗口是用來顯示LED顯示屏的內容，控制窗口是用來控制需要顯示的內容和順序。
4）、  控制電腦
在軟件系統的支持下，一臺電腦控制顯示屏，可以實時地把播放電腦上的顯示畫面轉化成數字信號，傳遞到LED顯示屏上顯示，從而同步地在LED顯示屏上映射出相同的畫面，并完成對顯示內容的各種處理與切換功能。
5）、 視頻處理系統
在顯示屏上可以顯示視頻信息，視頻信息的輸入通過視頻外設，如電視機、VCD機、DVD機、錄像機、攝像機等。
6）、  音頻設備
顯示屏連接功放、音箱后，可播放音樂，也可和屏體同步播放新聞、廣告等信息，實現聲像同步,使屏體的顯示更具有感染力、更具有轟動效應。
7）、  通訊系統
本系統所顯示的信息都是在計算機處理后，經過傳輸線路輸送到屏體上的控制電路，然后顯示在屏體上。其它計算機外設、視頻外設、音頻設備等都接入計算機的輸入端，這樣線路的連接非常清晰，便于安裝、使用、維護。
8）、  智能配電系統
經過配電系統的穩壓后，按額定的負載情況，均勻地分接到顯示屏的各個區域，為LED顯示屏提供安全可靠的電力供應。顯示屏的配電系統采用三相五線制即TN-S供電方式，顯示屏的配電柜一般要安裝在屏體附近，以方便就近維護檢修。并配備專用智能監控系統。由屏體外部配電室引來動力電纜到配電柜，配電柜輸入電壓為交流380V±15%，工頻50HZ。

由于顯示系統設備屬于變壓器型起動設備，起動電流較大，所以針對功率較大的顯示屏，配電系統內都設計成若干個控制回路，采取延時起動和延時斷電，以減小顯示屏停、送電時對電網的沖擊。

本項目系統配電采用放射式和樹干式相結合的方式，采用集中配電和分散配電，最大限度地使整個配電系統安全、優質、穩定、經濟且維護簡便。配電柜內裝有空氣開關、熔斷器、交流接觸器、電流互感器、電壓互感器、電源防雷器等，配電柜門上還裝有電流表、電壓表、旋鈕開關和指示燈等。配電系統具備過壓、過流、欠壓、缺相、防浪涌、短路、斷路保護與報警功能。具備分步延時起動和分步延時斷電的功能，以減小顯示屏停、送電時對電網的沖擊。配電柜門上還配有各支路的手動開關和各支路電源通斷狀態指示燈。配電柜控制為手動和遠程控制兩種控制方式，中控室LED控制專用計算機輸出電源控制信號給電源遠程控。
